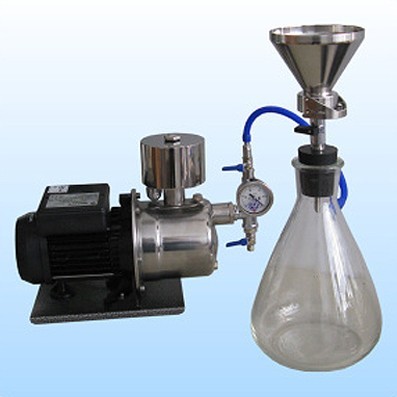

Прилад вакуумного фільтрування ПВФ-35 (47) Б (М)

використовується для визначення чистоти паливних олив і олій

Прилади вакуумного фільтрування ПВФ-35 (47) Б (М) виробляються для проведення фільтрації на мембранному або паперовому фільтрі під час визначення механічних домішок у нафтопродуктах, оливах і присадках відповідно до таких законодавних і нормативно-методичних документів:
ГОСТ 10577-78 Нефтепродукти. Метод визначення вмісту механічних домішок.
ГОСТ 12275-66 Олії мастильні та присадки. Метод визначення ступеня чистоти.
ГОСТ 6370-83 Нефть, нафтопродукти та присадки. Метод визначення механічних домішок.

Вистеження проба фільтрується на мембранному або паперовому фільтрі. Після закінчення процесу фільтр висушується до постійної маси та зважується разом із затриманим осадом. Кількість забруднень, осадених на поверхні фільтра, розраховує за різницею в масах.

Прилад ПВФ-35 (47) Б (М) забезпечує швидке фільтрування проби та злив відфільтрованої рідини в ресивер. Виготовляється з 1, 2, 3, 4, 5 або 6 лійками під мембранний або паперовий фільтр Ø 35 мм або Ø47 мм.

Комплектація приладу:
· фільтрувальна комірка з лійкою об'ємом 300 мл
· вакуумна станція
· ресивер (колба Бунзена) об'ємом 2500 мл із корком
· комплект сполучних шлангів.

Характеристики складників приладу ПВФ-35 (47) Б (М):
1. Фільтрувальна комірка для фільтрування води під вакуумом.
Складається з колектора з основою, на верхньому торці якого є титанова фрита для розміщення дискового фільтра. Лійка кріпиться до основи за допомогою затискача. Кран дає змогу вимикати та під'єднувати лійку до джерела вакууму. На внутрішній стороні воронки нанесені ризики, що дають змогу контролювати залити об'єм по 100 мл. Кришка з неіржавкої сталі постачається за запитом. Фільтрувальна комірка з 1 лійкою встановлюється в колбу Бунзена.
Діаметр мембранного фільтра... 35 мм або 47 мм
Матеріал... неіржавка сталь
Робочий об'єм воронки... 300 мл (стандарт), 500 мл (за запитом)
Кількість лійок у комірці... 1, 2, 3, 4, 5 або 6 шт.
Маса... 1,3 — 7,6 кг
2. Вакуумна станція для створення вакууму з використанням тиску, що створюється вбудованим насосом. Містить насос на рамі, ежектор і буферну ємність. Станція забезпечена кранами та вакуумметром.
Робочий вакуум... 0,35-0,96 кгс/см2
Витрата по воді... 3,5-5,0 л/хв.
Споживана потужність... 0,6 кВт
Мережа електроживлення... однофазна, 220 В, 50 Гц
Габаритні розміри, мм... 400х280х140
Маса... 10 кг

Приклад випускних моделей:
· ПВФ-35 (47) /1 Б (М) (1 лійка (V 300 мл з проточкою) у колбі Бунзена, вакуумна станція, трубопроводи)
· ПВФ-35 (47) /2 Б (М) ( Колектор із 2 воронками (V 300 мл), вакуумна станція, ресивер (V 2500 мл), трубопроводи)
