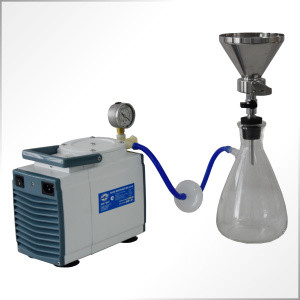

Прилад вакуумного фільтрування ПВФ-35(47) НБ (М)

Прилади вакуумного фільтрування ПВФ-35 (47)НБ (М) виробляються для проведення фільтрації під час визначення механічних домішок у нафтопродуктів, палива, оліях і присадках відповідно до таких законодавних та нормативно-методичних документів:
ГОСТ 10577-78 Нефтепродукти. Метод визначення вмісту механічних домішок.
ГОСТ 12275-66 Олії мастильні та присадки. Метод визначення ступеня чистоти.
ГОСТ 6370-83 Нефть, нафтопродукти та присадки. Метод визначення механічних домішок.

Вистеження проба фільтрується на мембранному або паперовому фільтрі. Після закінчення процесу фільтр висушується до постійної маси та зважується разом із затриманим осадом. Кількість забруднень, осадених на поверхні фільтра, розраховує за різницею в масах.

Прилад ПВФ-35 (47) НБ (М) з вакуумним насосом забезпечує фільтрування як 1 проби, так і одночасно від 2 до 6 проб зі збиранням фільтрату в загальний ресивер. Фільтр-вологовиробник перешкоджає потраплянню крапель вологи в камеру вакуумного насоса. Виготовляється з 1, 2, 3, 4, 5 або 6 лійками з неіржавкої сталі під мембранний фільтр Ø35 мм або Ø47 мм.

Комплектація приладу:
· фільтрувальна комірка з лійкою об'ємом 300 мл
· вакуумний насос, фільтр-вологовидільник
· ресивер (колба Бунзена) об'ємом 2500 мл із корком
· комплект сполучних шлангів.

Характеристики складників приладу ПВФ-35 (47) Б (М):
1. Фільтрувальна комірка для фільтрування води під вакуумом.
Складається з колектора з основами, на верхньому торці яких розміщені титанові фритти для розміщення дискових фільтрів. Лійки кріпляться до основ за допомогою затискачів. На колекторі встановлені крани, які дають змогу незалежно від'єднувати та під'єднувати до джерела вакууму кожну лійку. Лійки відполіровані та не мають швів. На внутрішній стороні лійок нанесені ризики, що дають змогу контролювати залити об'єм по 100 мл. Фільтрувальна комірка з 1 лійкою встановлюється в колбу Бунзена.
Діаметр мембранного фільтра... 35 мм або 47 мм
Матеріал... неіржавка сталь
Робочий об'єм воронки... 300 мл (стандарт), 500 мл (за запитом)
Кількість лійок у комірці... 1, 2, 3, 4, 5 або 6 шт.
Маса... 1,3 — 7,6 кг
2. Вакуумний мембранний насос НВМ-0,33II для створення вакууму в системах лабораторного фільтрування. Насос компактний, малошумний і простий в обслуговуванні. Обладнаний вакуумметром із гідрозаповненою шкалою для згладжування гідродинамічних коливань стрілки під час контролю робочого вакууму, а також редукційним клапаном для скидання вакууму. Має транспортувальну ручку та присоски для щільного фіксування на лабораторному столі.
Робочий вакуум... до -0,8 кгс/см²
Витрата повітрям … 20 л/хв.
Споживана потужність... 160 Вт
Мережа електроживлення... однофазна, 220 В, 50 Гц
Габаритні розміри, мм... 215х235х120
Маса... 7 кг

Приклад випускних моделей:

• ПВФ-35(47)/1 НБ (М) 1 лійка (V 300 мл) у ресивері (V 2500 мл), вакуумний насос, фільтр-вологовіддільник, трубопроводи
• ПВФ-35(47)/2 НБ (М) Колектор з 2 лійками (V 300 мл), вакуумний насос, ресивер (V 2500 мл), фільтр-вологовіддільник, трубопроводи
• ПВФ-35(47)/3 НБ (М) Колектор із 3 лійками (V 300 мл), вакуумний насос, ресивер (V 2500 мл), фільтр-вологовіддільник, трубопроводи
